SATEL INTEGRA - IP zóny

.

Na vyvolanie poplachu z kamery už viac nepotrebujete kameru s alarmovým výstupom a tým pádom nemusíte ťahať kabeláž od kamery k ústredni.

Čo teda budete potrebovať?

• počítač so systémom Windows - program DLOADX a webový prehliadač
• ústredňu INTEGRA / INTEGRA Plus s verziou firmvéru min. 1.22
• eternetový komunikačný modul ETHM-1 Plus s verziou firmvéru min. 2.10
• prevodník USB-RS na programovanie zariadení SATEL
• Hikvision IP kamera s podporou odosielania HTTP príkazov na server alarmov ktorá musí byť v rovnakej lokálnej sieti ako ETHM-1 Plus - túto funkciu podporujú napr. všetky kamery DS-2CD2XXXG2H, DS-2CD2XXXG2(C)

A ako postupovať?

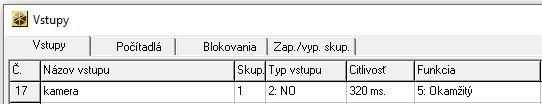

1. Nastavenie virtuálneho vstupu

Vyberte si vstup, na ktorom nemáte fyzicky nič pripojené. Pomenujte ho, zvoľte typ vstupu "NO" a funkciu podľa potreby.

.

2. Nastavenie komunikačného modulu ETHM-1 Plus

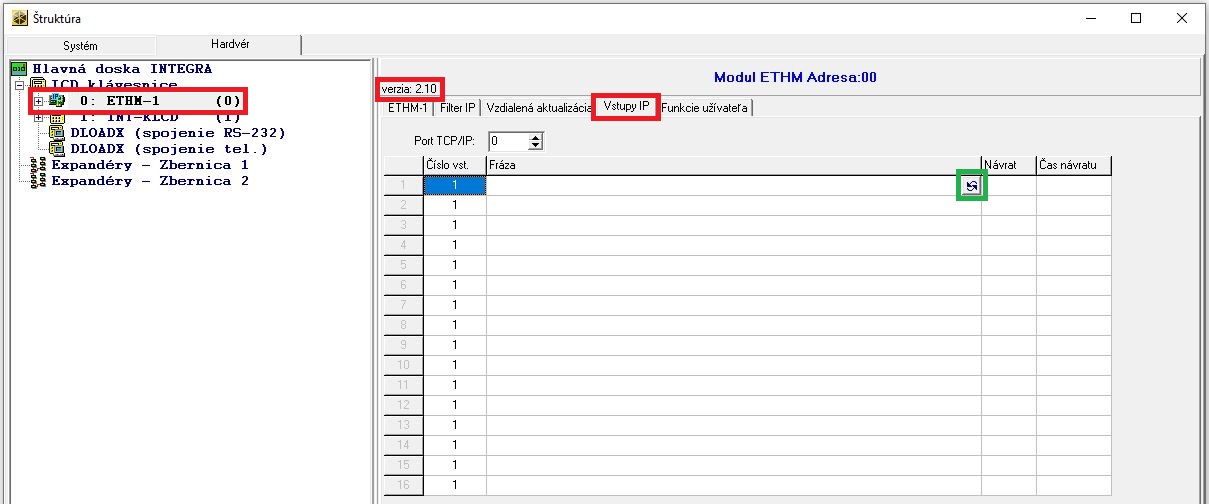

Ak máte správny firmvér, nájdete v nastaveniach komunikátora kartu "Vstupy IP".

Celkom takto môžete pridať až 16 kamier. Výhodou je, že sa Vám nebudú rátať do celkového počtu vstupov, ktoré je možné pripojiť k ústredni.

V časti "TCP/IP port" si zvoľte port v rozsahu 1-65535, cez ktorý bude komunikátor dostávať HTTP príkazy od kamery.

"Číslo vstupu" bude číslo virtuálneho vstupu z prvého kroku tohto návodu.

V časti "Fráza" kliknite na tlačidlo, ktoré som zvýraznil zelenou farbou na obrázku - vygeneruje Vám text, ktorý neskôr zadáte do kamery.

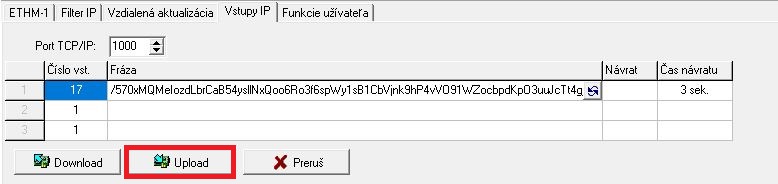

Potom vyplňte "Čas návratu" - je to dĺžka zopnutia vstupu. V mojom prípade to vyzerá nasledovne:

Na záver kliknite dole na "Upload", pretože nastavenia IP zón sa ukladajú priamo do komunikátora, nie do ústredne.

.

3. Nastavenie servera alarmov v IP kamere

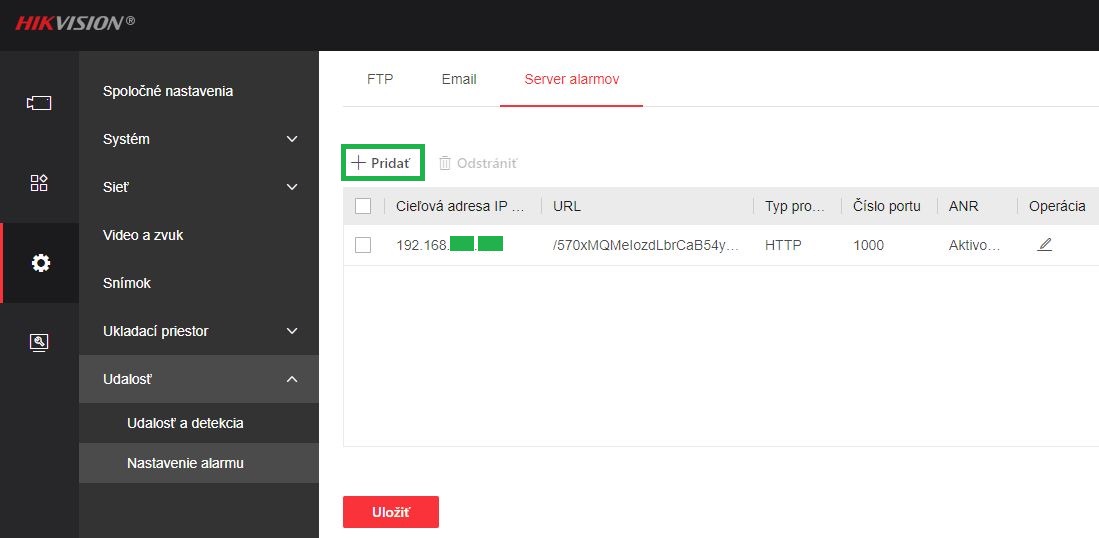

V konfigurácií kamery v časti "Udalosť" zvoľte "Nastavenie alarmu" a potom "Server alarmov".

Kliknite na "+ Pridať" a vyplňte potrebné údaje.

"Cieľová adresa IP" je adresa komunikátora ETHM-1 Plus.

Do "URL" skopírujte text, ktorý ste si vygenerovali v nastaveniach komunikátora v časti "Fráza".

A "Číslo portu" dajte také, aké ste si zvolili v komunikátore.

.

4. Nastavenie udalosti v IP kamere

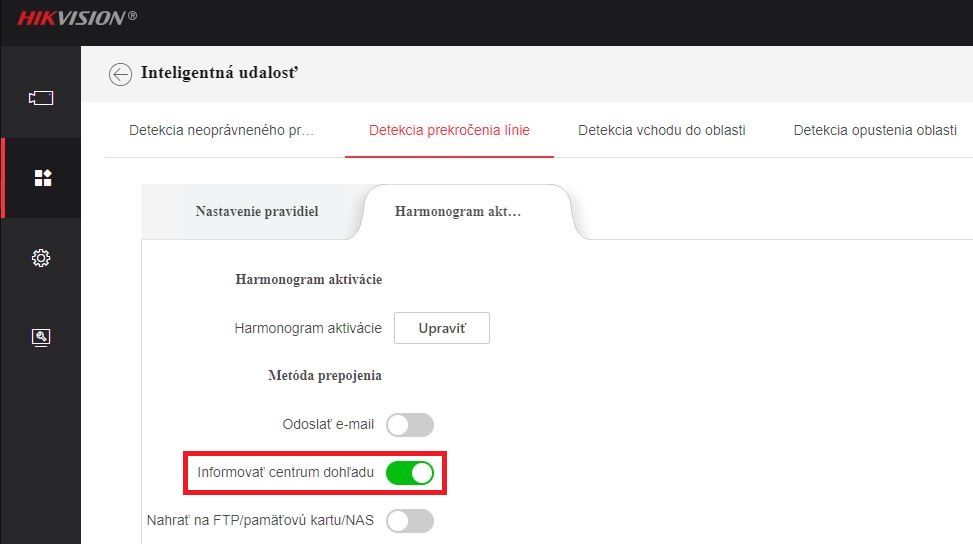

Na záver si už len povoľte a nastavte nejakú udalosť na kamere, ktorá Vám bude hlásiť poplach do ústredne - napríklad "Detekcia prekročenia čiary".

Pre vyvolanie poplachu a odoslanie HTTP príkazu je dôležité v udalosti povoliť možnosť "Informovať centrum dohľadu" resp. "Upozorni dohľadové centrum".

.

Skúška správnosti

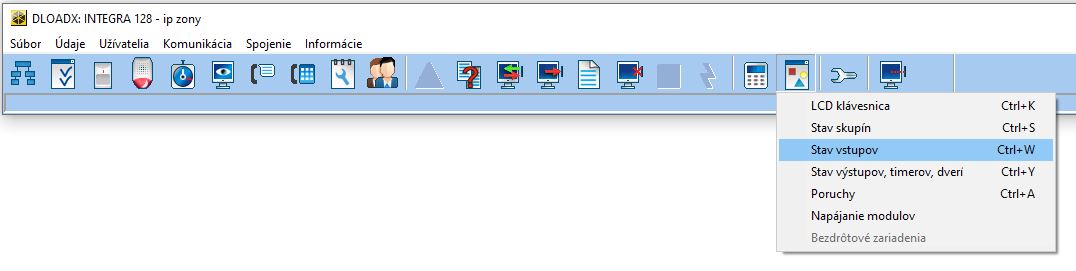

Otvorte si v programe DLOADX "Stav vstupov"

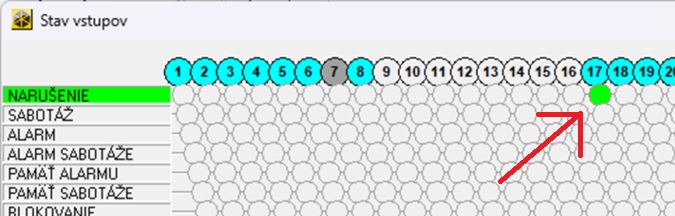

Spravte udalosť na kamere - v mojom prípade som prekročil čiaru, ktorú som si nakreslil. A pri virtuálnom vstupe, na ktorý ste si pridali kameru, Vám narušenie zasvieti na zeleno.
