Zapojenie sirény a tlačidla ako zvonček na vnútornej jednotke KH6320-WTE

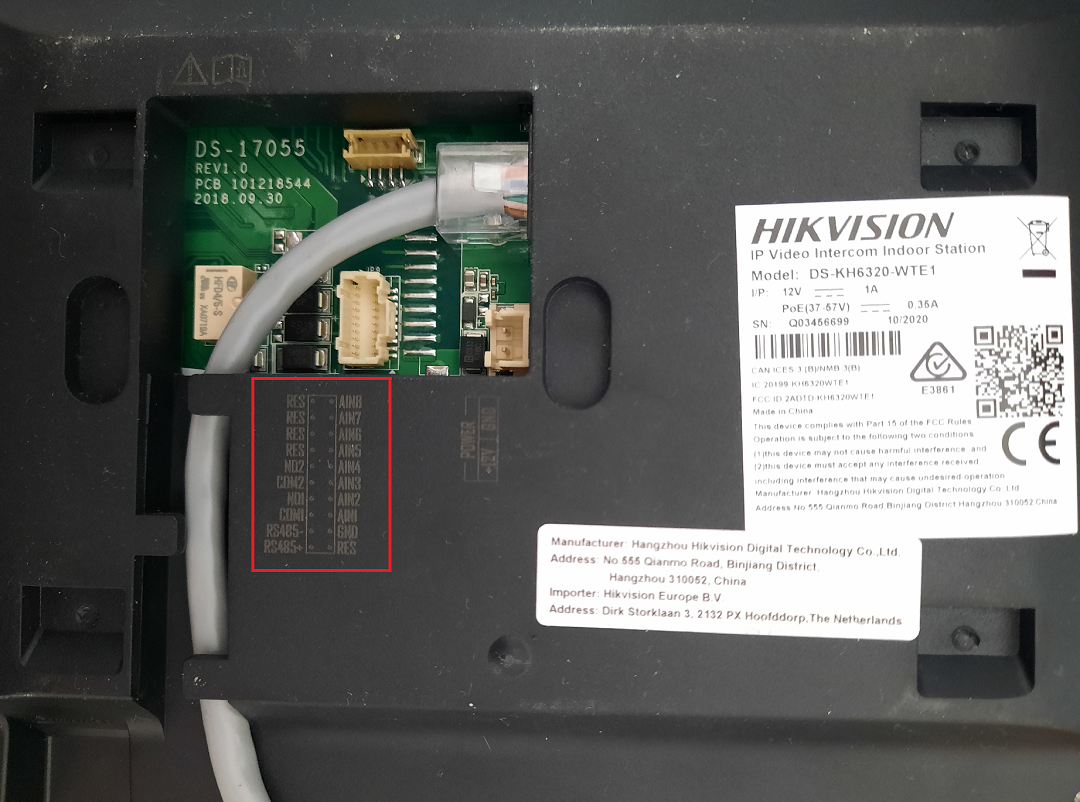

Pripojenie externej sirény k monitoru  KH6320-WTE a tlačidla ako zvonček.

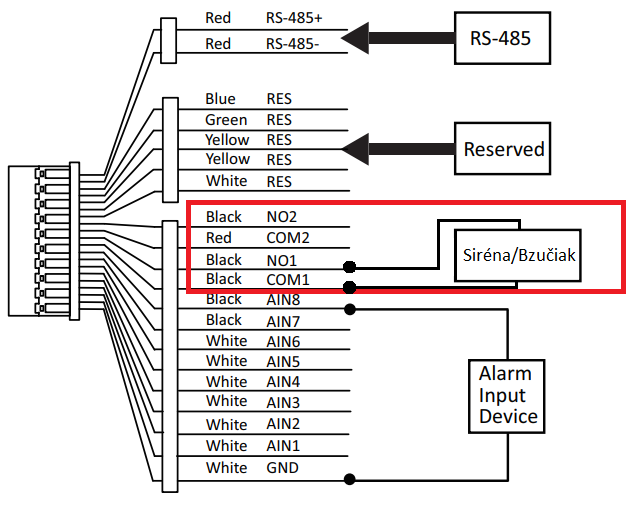

Pripojenie sirény:

• Ku kontaktom NO1/COM1 alebo NO2/COM2 pripojíte  sirénu/bzučiak.

• Kontakty NO1/NO2 sú suché kontakty to znamená potrebujete  priviesť  napájanie.

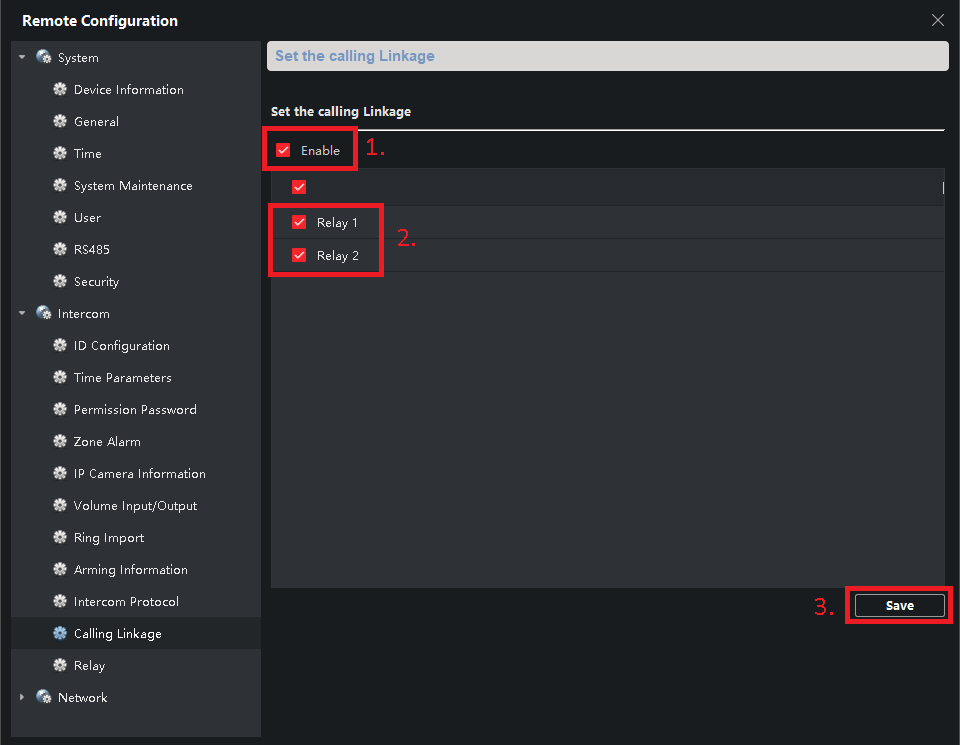

• V IWMS 4200 v sekcií Intercom/Calling Linkage zapnete Relé podľa toho na ktoré ste pripojili sirénu.

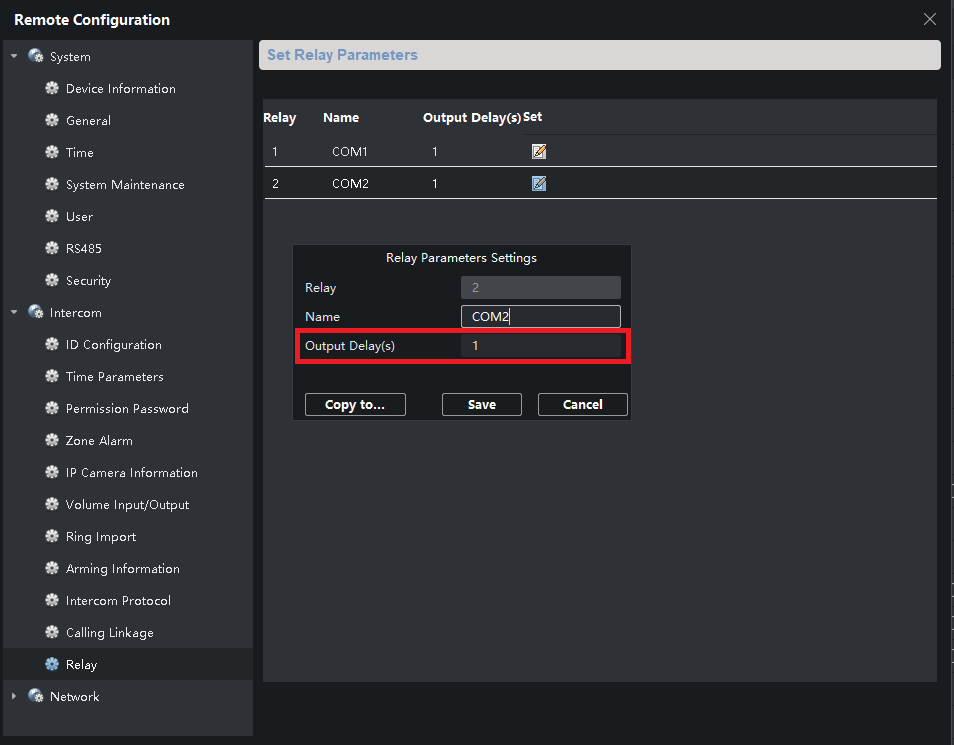

• v sekcií Intercom/Relay nastavíte čas koľko má relé byť zopnuté.(toľko bude zvoniť siréna)

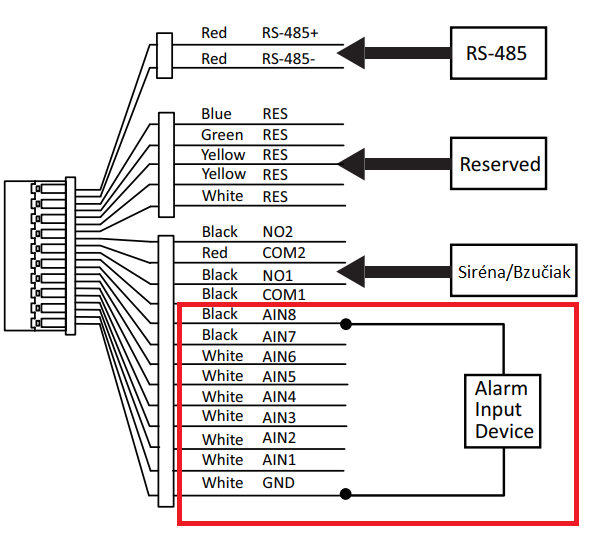

Pripojenie tlačidla ako zvonček:

• Po pripojení tlačidlá na alarmový vstup viete spraviť zvonček napríklad pred dverami do bytu.

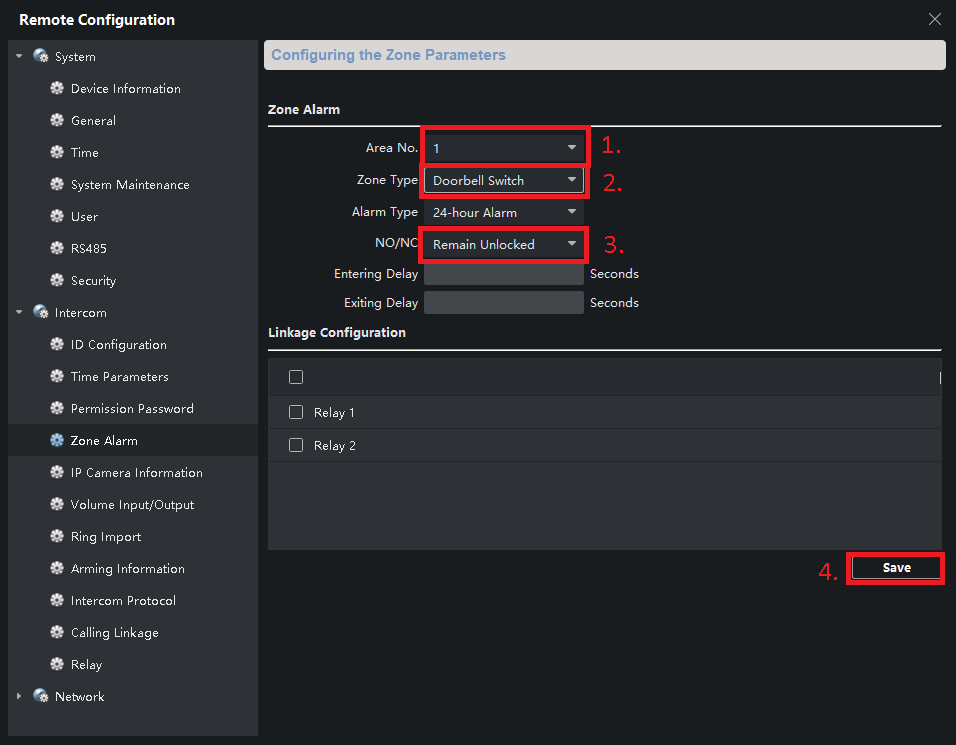

• V IVMS4200 v sekcií intercom/Zone Alarm vyberiete číslo vstupu na ktorý ste pripojili tlačidlo
• zone type vyberiete Doorbell switch
• NO/NC vyberiete podla toho aký typ tlačidla máte
• A uložíte.
