Dvojvodičový modulárny systém

Aktualizované informácie 1Q-2020.

• Oboznámenie sa s funkciou systému.
• Popis nastavenia komponentov vonkajšej jednotky.
• Popis nastavenia komponentov vnútornej jednotky.
• Spôsob prepojenia a modifikácie systému.

Oboznámenie sa s funkciou systému.

Novinkou v modulárnych systémoch je dvojvodičový systém. Ten je možné namontovať tam, kde nie je pripravená kabeláž typu LAN (Cat5/Cat5E/Cat6), ale iba dva, či štyri vodiče. ALE treba si pozrieť tabuľku vytvorenú výrobcom, v ktorej uvádza dĺžky kabeláže v závislosti od jej hrúbky (AWG/mm2), ale aj od typu uloženia a tvaru. (twistovaná/točená či paralelné vedenie)

Modulárny dvojvodičový systém je zostavený vždy z minimálne troch komponentov:

• Vonkajšej jednotky DS-KD8003-IME2.
• Vnútornej jednotky podľa vlastného výberu vo veľkosti 7 Zoll.
• Video distriburérom DS-KD706 (S) a napájacím modulom 24V DC / 2,5A.

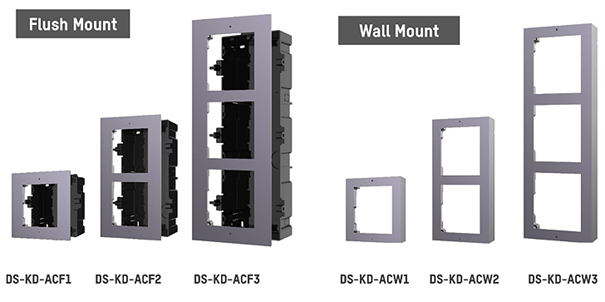

• Štvrtým voliteľným komponentom je montážna sada pre nad, alebo pod omietkovú montáž.

• Piatym voliteľným rozširovacím komponentom môže byť sada ľubovoľne zvolených rozširovacích modulov s obmedzením počtu na maximálne 8.

Exteriérová jednotka dvojvodičového systému.

   Riadiacou jednotkou, bez ktorej sa žiadny modulárny systém nezaobíde, je základný kamerový modul DS-KD8003-IME2. Ten riadi komunikáciu s ostatnými SUB modulmi a komunikuje s monitormi.  Týchto podružných modulov môže byť použitých maximálne 8 a sú medzi sebou prepojené sériovou linkou RS485.

DS-KD8003-IME2, základná technická špecifikácia.

• 2Mpx kamera s IR prísvitom.
• Široký uhol záberu – horizontálne 180 °, vertikálne: 96 °- WDR – redukcia proti svetla.
• IP65 – krytie pre vonkajšie prostredie, možnosť použiť aj proti dažďovú striešku.
• Napájanie je z video distribútora po dvoch vodičoch.
• Podpora ovládania dvoch elektrických zámkov. NIE JE MOŽNOSŤ ZÁMOK NAPÁJAŤ.
• 2x dverný kontakt.
• 2x odchodové tlačidlo.
• Možnosť integrácie s externým dverným zvončekom, výťahovým kontrolérom, detektory alebo kontaktmi EZS.
• Pre jednu vonkajšiu jednotku je možné nakonfigurovať 8 podružných jednotiek.

Podružné moduly pripojiteľné pomocou RS485 sú zhodné s jednotkami pre IP systém.

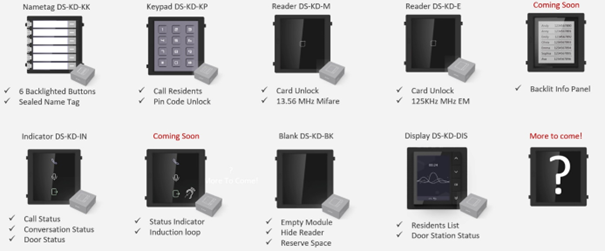

• Rozširovací modul 6 tlačidiel.
• Modul klávesnice kódového zámku.
• Grafické menu s popisom a voľbami.
• Čítačka Mifare kariet.
• Čítačka RFID kariet.
• Prázdny modul pre prípadné uloženie transformátoru, či podsvietenej reklamy.
• Indikátor komunikácie.

Prídavné moduly sú čiastočne voľne kombinovateľné s obmedzeniami. Môžete použiť maximálne 5 až 8 modulov.

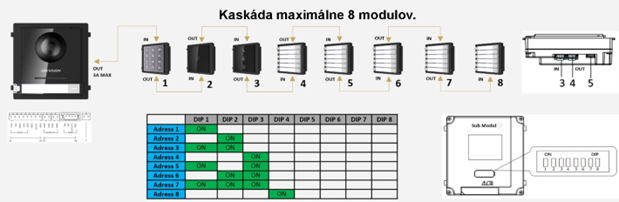

Pred inštaláciou treba priradiť jednotlivým použitým modulom na linke vlastnú adresu od 1 do 8.

Každý prídavný modul má vlastné rozdvojenie zbernice RS-485.

Táto zbernica sa dá predĺžiť bez prídavného zosilňovaču signálu do cca. 30 metrov. Tento údaj NENÁJDETE v žiadnom manuály. Je to vyjadrenie výrobcu na našu otázku. Osobne sme úspešne testovali 25 metrov na CaT5E-UTP a aj FTP.

Vnútorné monitory dvojvodičového systému.

Aktualizáciou dizajnu prešli aj vnútorné monitory, ktorých nový dizajn bol ocenený prestížnou cenou Red Dot Design Award. Monitory sú k dispozícii v niekoľkých variantoch s uhlopriečkou LCD panelu 7“. Rámček monitoru je vyrobený z kvalitného hliníku a má hĺbku iba 8,6 mm. Hikvision zapracoval aj na užívateľskom prostredí, ktoré je teraz viac užívateľsky prívetivé a prehľadné. Na prianie inštalačných firiem a mnohých zákazníkov bol do užívateľského rozhrania monitorov pridaný aj rýchly sprievodca konfiguráciou, ktorý výrazne urýchli prvé nastavenie systému.

Špecifikácia dotykových monitorov:

• České užívateľské rozhranie – Slovenské menu t.č. nie je možné aktivovať.
• Pre jeden hlavný monitor je možné konfigurovať až 5 podružných monitorov.
• Napájanie z video distribútora.
• Možnosť integrácie s kamerovým systémom Hikvision.
• Prenos poplachov z videotelefónu na záznamové zariadenie.
• WIFI komunikácia v pásme 2,4GHz.
• Rozlíšenie 1024 x 600 TFT LCD.
• Slot pre SD kartu max. 32GB.
• Vzdialené pripojení z mobilnej aplikácie cez cloud Hik-connect.

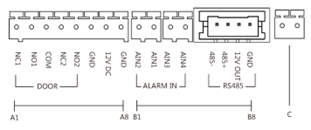

Monitor okrem LAN konektoru má na zadnej strane aj združený konektor pre pripojenie alarmových vstupov a výstupov, ako aj samostatný konektor na pripojenie napájania 12V DC cez WiFi pripojenie. Popis vývodov je identický pre všetky typy súčasných monitorov v ponuke Hikvision. Integrovaný systém EZS komunikuje s IVMS, hlavným displejom a aj s HIK-Connect aplikáciou, takže máte svoje snímače vždy pod kontrolou.

Schéma zapojenia dvojvodičového systému video vrátnikov.

Základom riadenia komunikácie je modul video distribútora pod označením DS-KAD706. Tento modul prevádza dáta prenášané na klasickej LAN na dvojvodičovú linku, po ktorej distribuuje aj napájanie pre jednotlivé monitory. Modul je možné sériovo rozširovať, ale každý z nich si vyžaduje vlastné napájanie 24V DC.

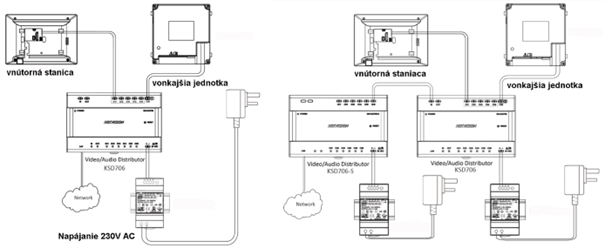

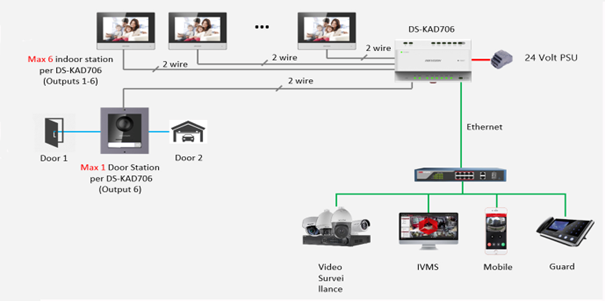

Na ľavom obrázku je schéma základnej klasickej inštalácie.

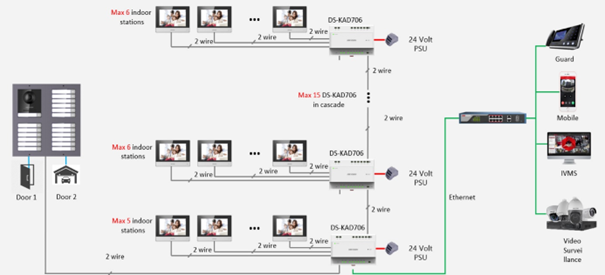

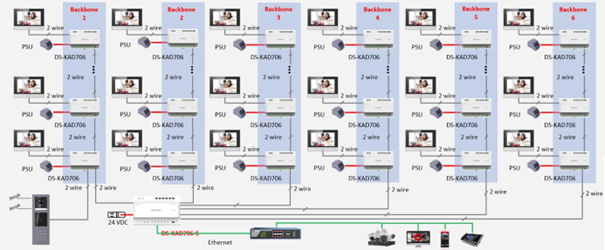

Na pravom obrázku je použitá prvá kaskáda video distribútorov. Prvým modulom je VŽDY modul s označením DS-KAD706S. K tomuto modulu NIE JE MOŽNÉ pripojiť vonkajšiu, alebo vnútornú jednotku.  Modul slúži iba ako rúter pre základné jednotky DS-KAD706 pripojené v systéme.

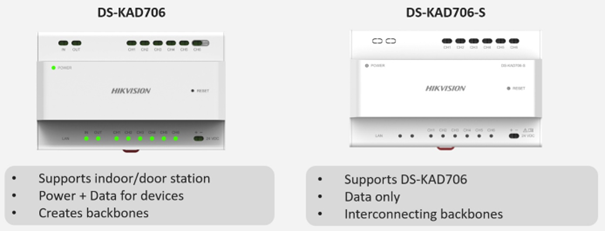

Distribútor DS-KAD706 a DS-KAD706-S.

Výstupy  číslo CH1 až CH5 sú určené pre prenos dát a napätia. Podporujú pripojenie IBA PRE monitor!

Výstup číslo CH6 prenáša dáta, napájanie, ale so zaťažením 16W a je určený na pripojenie exteriérovej jednotky.

To najdôležitejšie na preverenie si pred inštaláciou.

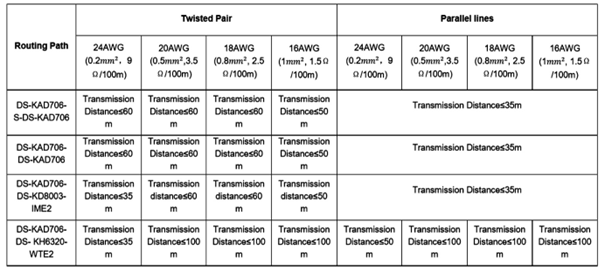

Dvojvodičový systém video vrátnika síce umožňuje nahradiť staré dosluhujúce systémy na pôvodnej kabeláži, ale POZOR NA OBMEDZENIA DĹŽOK KOMUNIKAČNÝCH LINIEK!

UPOZRNENIE: nakoľko výstup 16W na 24V DC pokrýva odber vonkajšej jednotky a SUB modulov, NIE JE MOŽNÉ výstup označený 12V DC na exteriérovej jednotke použiť na napájanie elektromagnetického zámku bráničky.

Exteriérová jednotka má vstavané dve relé, cez ktoré je možné ovládať dva elektromagnetické zámky, alebo dávať povely pre iné zariadenia, ktoré dvere a brány následne ovládajú.

Tu je ale  NUTNOSŤOU POUŽIŤ EXTERNÝ ZDROJ pre napájanie zámkov!

Rýchla inštalácia dvojvodičového systému.

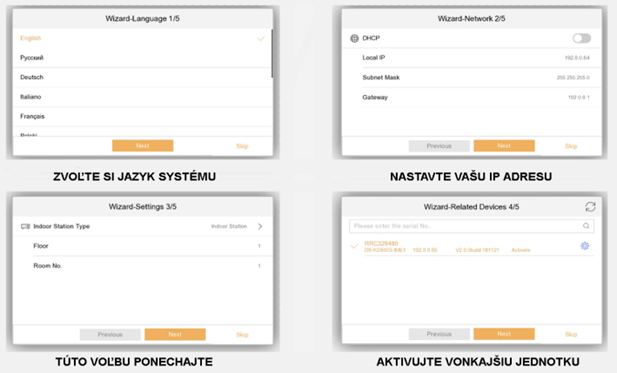

Na prianie inštalačných firiem a mnohých zákazníkov bol do užívateľského rozhrania monitorov pridaný aj rýchly sprievodca konfiguráciou, ktorý výrazne urýchli prvé nastavenie systému. Stačia iba 4 kroky k dosiahnutiu kladného výsledku. Nie je potrebné PC a žiadny program ako iVMS4200, SADP či niečo podobné. Stačí sa riadiť ponukou na monitore.

1. V prvom kroku nastavte vám vlastný jazyk pre komunikáciu so zariadením. Tento jazyk je možné kedykoľvek zmeniť v základnom menu monitoru.
2. V druhom kroku nastavte vami požadovanú IP adresu, masku siete a bránu / DNS bránu. Preferujeme nastavenie pevných IP adries, nakoľko následné rozšírenie systému, alebo väzby na NVR/DVR a EZS sú stabilnejšie.
3. Tretí krok je predprogramovaný na základné nastavenie a tu nie je nutné nič meniť.
4. V štvrtom kroku váš systém vyhľadá všetky vonkajšie jednotky. Pokiaľ máte v systéme iba jednu, požiada vás o jej aktiváciu. Tu nastavíte opäť vami požadovanú IP adresu, masku a bránu pre exteriérovú jednotku.
5. Piaty krok je už iba skonštatovaním HOTOVO.

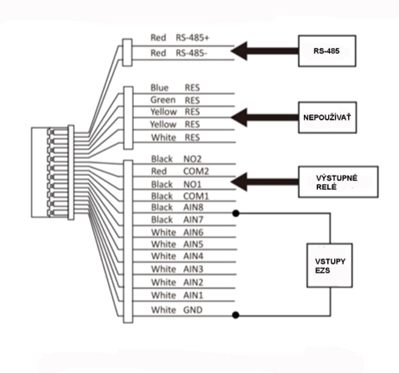

Aplikačné zapojenia kontaktov vstupov a výstupov exteriérovej jednotky.

Odchodové tlačidlo je samozrejmosťou pre každý systém. Tu máte voľbu použiť mechanické ako aj elektronické tlačidlo.

Na dverách môžete aj bezpečnostný kontakt, ktorý vás bude informovať o ich stave, poprípade vám oznámi otvorenie dverí nad povolený časový limit.

Základné aktívne komponenty dvojvodičového systému.

Riadiaca jednotka	KAD706Riadiaca jednotka kaskádová
Riadiaca jednotka kaskádová	DS-KH6320WTE2
Monitor 7 Zoll	DS-KH6320WTE2
Vonkajšia jednotka	DS-KD8003-IME2
Zdroj 24V/2,5A DC	DS-KAW60-2N

Príklady montáže dvojvodičových video vrátnikov v nových systémoch.

Dvojvodičový systém v rodinnom dome.

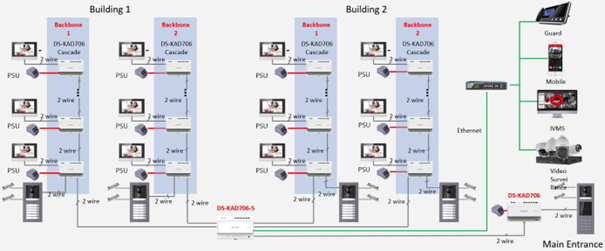

Dvojvodičový systém (kaskáda) v obytnom dome s jedným vstupom a jedným schodiskom.

Obytný dom s jedným hlavným vstupom a viacerými schodiskami.

Obytný dom s jedným hlavným vstupom a sektorovými vstupmi na schodiská.
