Návod uClan Ustym OTT, Combo OTT

Návod k obsluhe pre satelitný set-top-box LINUX DVB-S2

Ustym 4K S2 OTT a Ustym 4K S2 Combo OTT (OS DENYS)

POZOR!

Aby ste predišli riziku úrazu elektrickým prúdom, prístroj nerozoberajte.

Vo vnútri sa nenachádzajú žiadne diely opraviteľné používateľom. Servis zverte kvalifikovanému servisnému personálu.

Tento prijímač bol vyrobený v súlade s medzinárodnými bezpečnostnými normami. Pozorne si prečítajte nasledujúce opatrenia.

Bezpečnostné pokyny a preventívne opatrenia:

POZOR! Na napájanie je možné použiť iba originálny 12voltový továrenský adaptér!

Pripojenie k televízoru

• Pred pripojením alebo odpojením prístroja odpojte zariadenie od elektrickej zásuvky kábel od televízora

Nedodržanie týchto pokynov môže mať za následok poškodenie zariadenia alebo televízora

Kvapaliny

• Zariadenie nesmie byť vystavené žiadnym tekutinám! Čistenie
• Pred čistením odpojte prístroj od elektrickej zásuvky
• Na odstránenie prachu používajte mierne vlhkú handričku bez rozpúšťadiel

Vetranie

• Neumiestňujte zariadenie na nábytok alebo koberce
• Na vrchnú časť zariadenia neklaďte žiadne predmety
• Neobmedzujte cirkuláciu vzduchu okolo prístroja Cudzie predmety
• Cez otvory v prístroji nič nevkladajte, pretože sa môžete dotknúť a nebezpečné miesto napätia alebo poškodiť zariadenie

Poloha

• Používajte prístroj v interiéroch, aby ste ho nepoškodili poveternostnými vplyvmi
• Neinštalujte zariadenie v blízkosti radiátorov alebo iných zdrojov tepla
• Pád produktu môže mať za následok zranenie osôb a vážne poškodenie zariadenia

Oprava

• Ak je potrebné vykonať opravu, je potrebné overiť si kvalifikáciu servisu
• Neoprávnené opravy môžu viesť k ďalšiemu poškodeniu

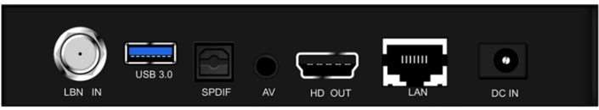

ZADNÝ A BOČNÝ PANEL

• LNB IN

Vstup pre pripojenie LNB (satelitná anténa)

• SPDIF

Digitálny zvukový výstup

• AV

Kompozitný AV výstup pre pripojenie k televízoru

• HD OUT

HD OUT - vysoko kvalitný digitálny zvukový a obrazový výstup

• LAN

Pripojenie k sieti Ethernet 100 Mb / s

• USB porty: USB 0 (bočný panel) + USB 2.0 (zadný panel)

Môže byť použitý na prehrávanie mediálnych súborov, aktualizáciu softvéru, USB-WiFi / USB-3G kľúče

• IR

Zástrčka pre externý IR senzor

• Slot pre kartu CA (bočný panel) Čítačka kariet CA
• DC-12V

Sieťová zásuvka. Pozor! Môže sa používať iba originálne napájanie z výroby 12 voltov adaptér!

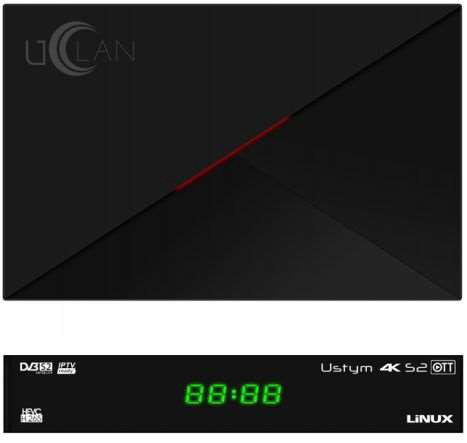

HLAVNÉ ŠPECIFIKÁCIE

Satelitný prijímač DVBS2, digitálny set top box založený na OS LINUX 4K OTT Štvorjadrový 64bitový (4 x 1,6 GHz) 15 000 DMIPS

Flash 4GB rýchla pamäť eMMC (4096 MB) RAM 1 GB rýchla pamäť DDR3 (1024 MB) Sieť Ethernet LAN 100 Mb / s

4-ciferný, 7-segmentový LED displej Slot pre kartu CA.

Podpora USB 3.0 / 2.0

Plná podpora HW: MPEG-2, MPEG-4 AVC, H.264 a H.265 HEVC

DiSEqC: kompatibilný s 1,0, 1,1, 1,2 a 1,3 (USALS) Unicable: kompatibilný

Transpondéry MULTISTREAM a T2MI: automaticky podporované SCPC a MCPC prijateľné zo satelitov v pásme C / Ku

Podpora LNB: Universal, Single, Single KU & C band wideband LNBs VP9: podporované

KODI: vložený

Rozlíšenie videa: až 4K / 2K UHD 2160p a True 3D 1x port USB 3.0, 1x port USB 2.0

1x HDTV 2.0a TX s HDCP 2.2 až do 4K @ 60 Hz

Dolby Digital Plus: podporované

Zmena kanálu za menej ako 1 sekundu! Rozšírené EPG a rezervácia programu na EPG Podpora viacnásobného zvukového vysielania Podporuje systémy PAL / NTSC

Rodičovská kontrola

Formáty obrazovky 4: 3 a 16: 9

Funkcie časovača a časovača viacerých udalostí

Automatická detekcia FEC a PID a manuálne zadávanie hodnôt PID Hodiny reálneho času

Podpora teletextu a titulkov pomocou OSD a VBI

Podpora: OTT / KODI / IPTV / Stalker / Xtream / Youtube / Počasie / WEBTV a ďalšie…

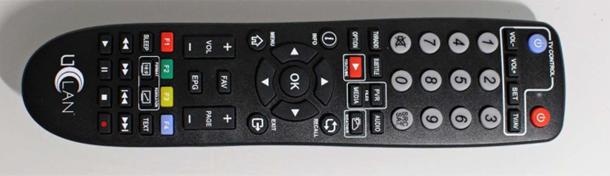

Diaľkový ovládač

Červené tlačítko – Zapnutie a vypnutie prijímača Numerické tlačítka – navolenie čísla stanice Tlačítko Reproduktor –  vypnutie zvuku

Stredové tlačidlá šípky + OK – Navigácia v menu, prepínanie staníc, ovládanie hlasitosti Tl. Home – Návrat na domovskú obrazovku

EXIT – Východ z menu Recall – Krok späť v menu

Info – Informácie o programe

EPG – Zobrazí programového sprievdcu VOL+- - Hlasitosť

PAGE +- - Strana +-

FAV – Výber favoritných skupín

Farebné tlačidlá – výber predvolených aplikácií

TECHNICKÉ ŠPECIFIKÁCIE

Hlavná čipset

CPU: Viacjadrový 64-bitový vysoko výkonný ARM Cortex A53 Hisilicon Hi3798MV200 GPU: Viacjadrové vysokovýkonné GPU Mali-450 GPU

Flash pamäť: 4096 MB rýchlo EMMC Pamäť SDRAM: 1024 MByt DDR3

Tuner DVBS

Typ tunera: Tuner RDA5815m Frekvenčný rozsah: 950 ~ 2150MHz: Vstupná impedancia: 75Ω

Napájanie a polarizácia LNB: „Vertikálne 13 V DC; Horizontálne 18 V DC @ 400 mA (max.) Tón 22 KHz ± 0,4 KHz (0,6 V ± 0,2 V), ochrana proti preťaženiu "

Rozsah vstupnej úrovne: -75dBm ~ -25dBm Dekódovanie kanálov DVB

Typ demodulátora: GX1133

Štandard demodulátora DVBS: DVB-S, DVB-S2 Demodulácia DVBS: QPSK, 8PSK

Symbolická rýchlosť DVBS: 2 ~ 45MSPS Sadzba kódu DVBS:

DVBS: 1/2, 2/3, 3/4, 5/6, 7/8

DVBS2: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

TS Demux

Demultiplexor: MPEG2 ISO / IEC 13818-1 Vstupná bitová rýchlosť: max. 140 Mb / s Video dekódovanie

Video dekódovanie: H.265 (HEVC / H.265) až do L4.0, H.264 (ISO / IEC 14496-10) až do L4.1, MPEG-4 (ISO / IEC 14496-2) až L5, MPEG2 video (ISO / IEC 13818-2) MP @ ML

Rozlíšenie videa: Maximálne 4K x 2K @ 60 fps 10-bit Audio dekódovanie

Audio dekódovanie: MPEG-1 vrstva I / II, MP3, MPEG-4 AAC a AAC plus (HE-AAC v.1 a v.2), DRA, Dolby Digital (AC-3), Dolby Digital Plus (DD +), DTS, True HD

Zvukový režim: LEFT / RIGHT / STEREO / MONO Vzorkovacia frekvencia: 32 KHz, 44,1 KHz, 48 KHz AV výstup

Šírka pásma videa: SD: 5,0 MHz (-3 dB), HD: 30 MHz (-3 dB) Impedancia videa: 75Ω

Úroveň napätia videa: 1,0 Vp-str Audio frekvencia Rozsah: 20 ~ 20KHz Audio impedancia: 600Ω

Úroveň zvukového napätia: 2 V rms (5,6 Vp-p) Životné prostredie

Vstupné napätie: 100 ~ 240 V ~ 50 Hz / 60 Hz Spotreba: Max. 20 W.

Pohotovostný režim: <1 W. Teplota: 0 ~ 40 ℃

Vlhkosť: <95%

V súlade so smernicou Európskeho parlamentu a Rady 2012/19 / UE zo 4. júla 2012 o odpadoch

elektrických a elektronických zariadení sa musí prístroj po skončení životnosti náležite zlikvidovať.

Zariadenie nemôže byť

zneškodnený spolu s komunálnym odpadom. Zariadenie sa skladá z kovu, polyméru a elektrických prvkov. Zariadenie má byť

zneškodnené na zbernom mieste elektronického odpadu. Týmto oznamujeme, že hlavným cieľom európskych predpisov a

zákonom o odpadoch z elektrických a elektronických zariadení z 11. septembra 2015 sa obmedzuje množstvo odpadu zo zariadení,

zabezpečiť primeranú úroveň zberu, zhodnotenia a recyklácie použitého elektrického odpadu, ako aj zvýšiť povedomie verejnosti o

škodlivé účinky zariadenia na prírodné prostredie.
